ELECTROCOREY ASOCIADOS

SERVICIOS INTEGRALES PARA LA INDUSTRIA

Ingeniería aplicada
a tu proceso
productivo.

Electricidad industrial, electrónica, neumática, mecánica y automatización. Integramos potencia, control y movimiento en soluciones para planta.

Explorá nuestros servicios
PROYECTO DESTACADO / 01

Control de unidades interiores
de aire acondicionado

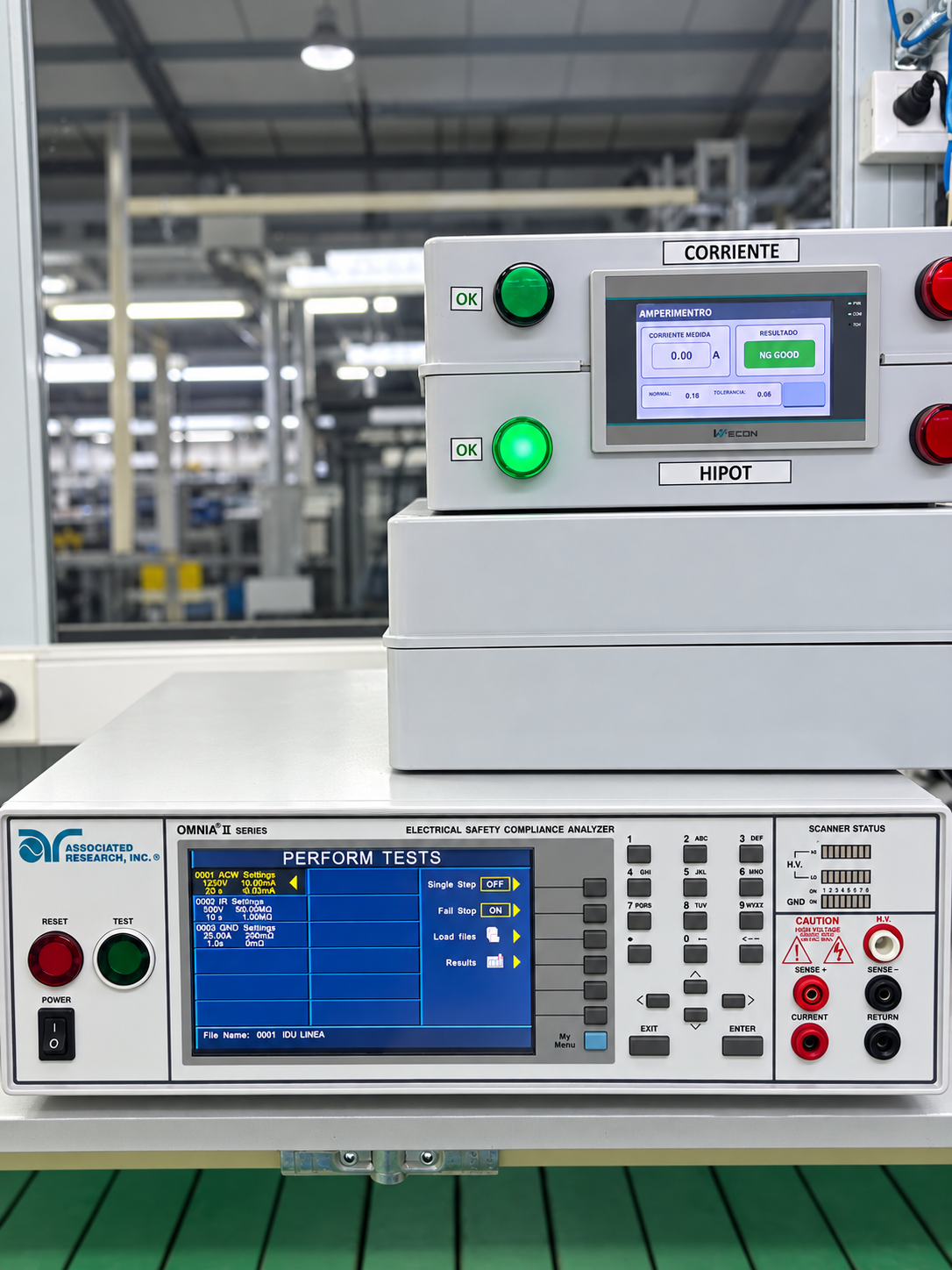

Sistema de pruebas IDU con panel de control, indicadores luminosos y equipo de ensayo HIPOT
DESARROLLO ELECTROCOREEstación de pruebas IDU
45sCICLO COMPLETO

CAPACIDAD TÉCNICA

Servicios que se integran.

Del diagnóstico de una falla
a la puesta en marcha de un desarrollo.

01 / POTENCIA

Electricidad industrial

Diseño, montaje, diagnóstico y mejora de instalaciones y tableros de control.

  • Tableros de distribución y mando, protecciones y fuentes.
  • Motores, variadores y arrancadores.
  • Planos, unifilares y selección de componentes.
  • Medición y localización de fallas en planta.
02 / DESARROLLO

Electrónica a medida

Dispositivos para resolver funciones que un equipo estándar no cubre.

  • Adaptación de señales analógicas, digitales y 4–20 mA.
  • Microcontroladores y adquisición de datos.
  • Comunicaciones UART, SPI, I²C, CAN y Modbus.
  • Diseño de PCB, firmware y pruebas de banco.
03 / MOVIMIENTO

Neumática y mecánica

Integración de movimiento, sujeción, guiado y mecanismos auxiliares.

  • Cilindros, electroválvulas y control de caudal.
  • Preparación y distribución de aire.
  • Dispositivos de sujeción, topes, guías y utillajes.
  • Secuencias electroneumáticas con PLC y sensores.
04 / CONTROL

Programación de PLC y HMI

Control de máquinas con secuencias claras, alarmas útiles y operación simple.

  • Lógica de control, temporizaciones y enclavamientos.
  • Pantallas de operación, recetas y tendencias.
  • Redes industriales y entradas/salidas remotas.
  • Migración de controles y mejora de equipos existentes.
05 / INTEGRACIÓN

Robótica y visión aplicada

Celdas para manipulación de piezas e inspección automática.

  • Carga, descarga y posicionamiento.
  • Cámaras, iluminación y clasificación de resultados.
  • Pinzas, ventosas y herramientas especiales.
  • Integración de robot, PLC, transporte y trazabilidad.

UN ENFOQUE INTEGRAL

Potencia, control, movimiento y supervisión.

Coordinamos las distintas especialidades dentro de un mismo desarrollo, con documentación para facilitar su operación y mantenimiento.

Conocé las etapas de trabajo

NECESIDADES DE PLANTA

El punto de partida
es tu proceso.

Paradas y fallas recurrentes

Diagnóstico eléctrico, electrónico, neumático y mecánico con una visión integral del equipo.

Procesos manuales o variables

Automatización de secuencias, controles y movimientos repetitivos.

Equipos sin integración

Comunicación entre sensores, actuadores, PLC, HMI, robots y sistemas existentes.

Falta de trazabilidad

Registro de estados, alarmas, resultados y variables críticas de producción.

01Única conexión
con manopla de pines
45 sEnsayo completo
por unidad
IRComandos automáticos
durante la prueba
Resultados claros
con semáforos

01 / PROYECTO IDU

Una conexión.
Una secuencia
integrada.

Un sistema semiautomático diseñado para probar la unidad interior del aire acondicionado.

El operador coloca una única manopla con pines y acciona un pulsador. El sistema realiza el ensayo HIPOT y, al finalizar, conmuta automáticamente al control de corriente y consumo.

Durante esta segunda etapa, un emisor infrarrojo envía comandos a la unidad para que el operador revise la respuesta del display. Todo el proceso se completa en 45 segundos.

Seguridad eléctricaControl de consumoComandos infrarrojos

02 / SECUENCIA DE TRABAJO

Del inicio al resultado.

El operador inicia.
El sistema ejecuta la secuencia.

01

INTERVENCIÓN DEL OPERADOR

Conectar e iniciar

Coloca la manopla con pines y presiona el pulsador de inicio.

02

ENSAYO ELÉCTRICO

Prueba HIPOT

El equipo realiza el ensayo de rigidez dieléctrica y señaliza su resultado.

03

CONMUTACIÓN AUTOMÁTICA

Corriente y consumo

Controla el consumo para detectar anomalías asociadas a fallas, como un deflector trabado o un motor sin funcionar.

En simultáneo: comandos infrarrojos

El sistema sube y baja la temperatura y cambia entre frío y calor. El operador verifica visualmente la respuesta del display.

DURANTE EL CONTROL
DE CONSUMO

03 / RESULTADOS A SIMPLE VISTA

Sin interpretar valores.
Solo mirar el semáforo.

En cada prueba, los indicadores comunican el resultado de forma directa. El operador no necesita leer valores numéricos.

La respuesta del display se comprueba visualmente.

VerdeResultado correcto
RojoFalla detectada

04 / POSIBILIDAD DE AMPLIACIÓN

Un paso más
en automatización.

AMPLIACIÓN OPCIONAL

Verificación del display con cámara

Se puede incorporar una cámara para capturar la secuencia del display. Junto con un sistema de análisis de imágenes, permitiría automatizar también su verificación.

¿Qué incluye el sistema actual?

La secuencia automática de HIPOT y control de consumo, la señalización por semáforos y el envío de comandos infrarrojos. La conexión, el inicio y la revisión del display están a cargo del operador.

¿La cámara ya forma parte del desarrollo?

No. Es una ampliación opcional a desarrollar e integrar. En la configuración actual, el operador revisa visualmente el display.

PROYECTO DESTACADO / 02

Varios boxes.
Un mismo operador.

Pruebas automáticas para la unidad
exterior de aire acondicionado.

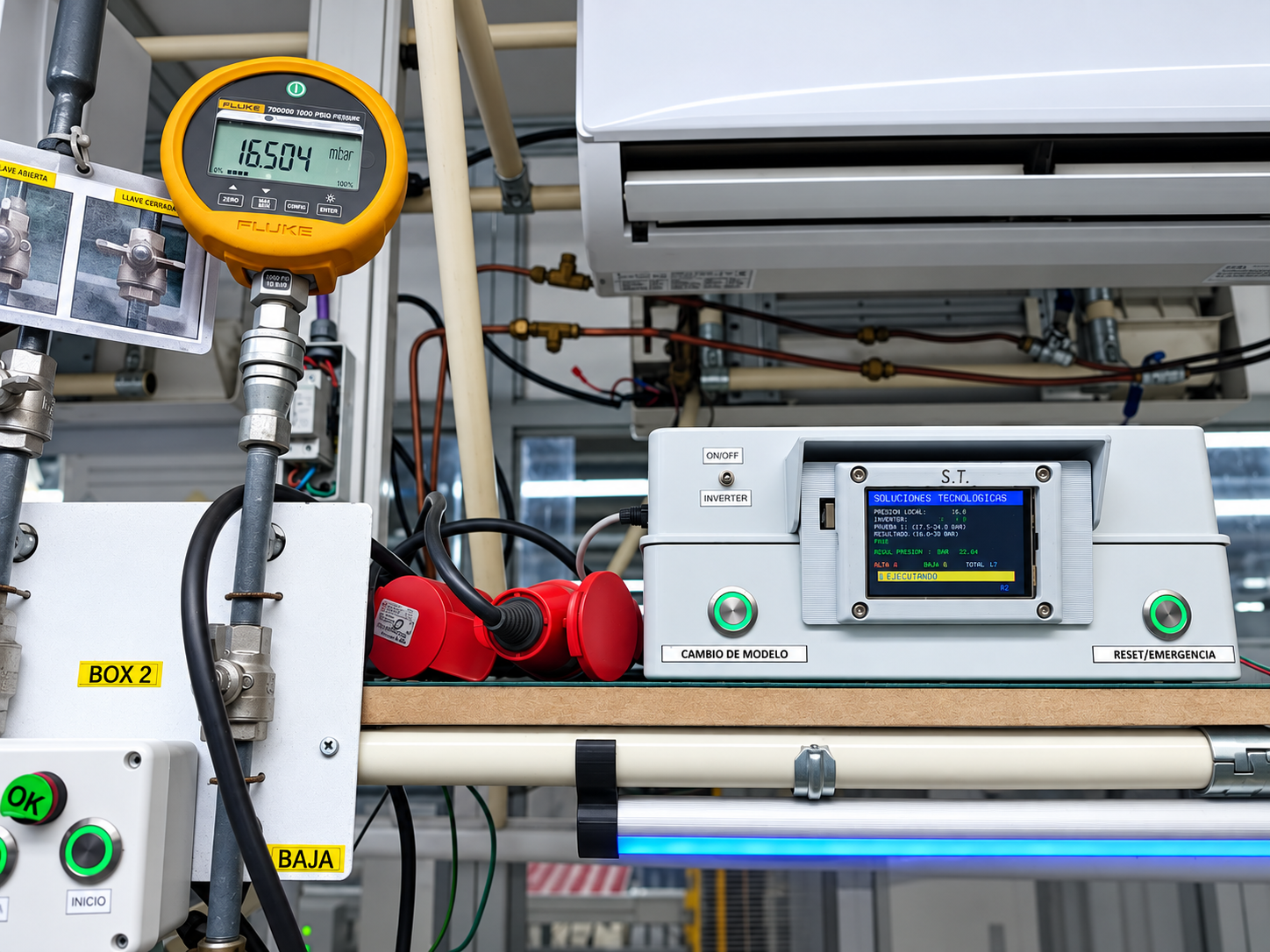

Equipo de control de pruebas ODU con pantalla, pulsadores y manómetro de presión

Control de presiones en frío y calor

El sistema supervisa las presiones durante la prueba y evalúa los umbrales definidos. El operador no necesita seguir los valores en el manómetro, lo que permite atender más de un box al mismo tiempo.

La señalización indica cuándo la prueba está en curso y cuál fue su resultado. Si detecta una falla, el display identifica si ocurrió en frío o en calor y cuánto se excedió el umbral.

Blanco

Prueba en proceso

Verde

Prueba finalizada correctamente

Rojo

Prueba finalizada con falla

POSIBILIDAD DE INTEGRACIÓN

La información acompaña al equipo hasta reparación.

El sistema puede integrarse con la plataforma de cada empresa para vincular los resultados al código de barras de la unidad.

De esta forma, el técnico de reparación podría consultar el modo que falló y el desvío respecto del umbral al leer el código. El operador de la prueba solo necesita observar el semáforo.

PROYECTO DESTACADO / 03

La fuga detectada.
El punto identificado.

Inspección robotizada de unidades ODU
después de la carga de refrigerante.

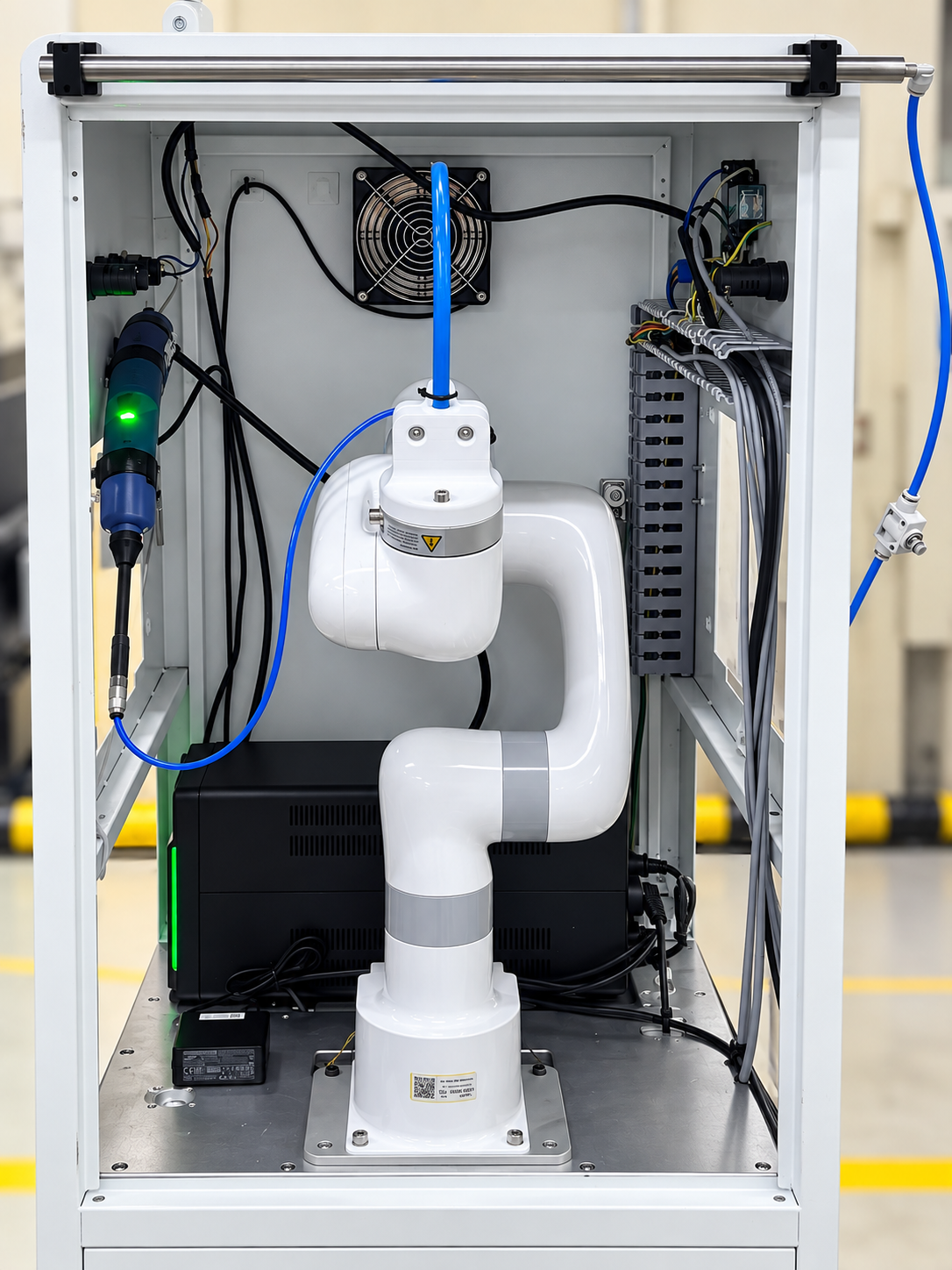

Brazo robótico con sonda de inspección en su estructura de montaje industrial
Robot de inspección integrado con un detector de fugas INFICON.
INTEGRACIÓN CON INFICON

Un recorrido de inspección para cada modelo

El robot verifica los puntos de la unidad exterior después de la carga del refrigerante. Trabaja integrado con INFICON, el dispositivo industrial que detecta las fugas.

Una herramienta de software permite cargar cada modelo y configurar los puntos que debe verificar el brazo.

Ante una fuga, el brazo se detiene en ese punto.

La posición del robot permite ubicar el lugar de detección y orientar la revisión del equipo.

Cortina de aire para evitar falsos rechazos

Cuando el brazo está en su posición de inicio (home), la cortina de aire expulsa aire para limpiar el ambiente de inspección y evitar falsos rechazos.

01

CONFIGURACIÓN

Modelo y puntos

Se cargan en el software los puntos de verificación correspondientes a cada modelo.

02

INSPECCIÓN

Robot e INFICON

El brazo recorre los puntos programados y el detector integrado verifica la presencia de fugas.

03

DETECCIÓN

Ubicación de la falla

Si detecta una fuga, el brazo queda detenido en ese punto. El software permite obtener registros de la inspección.

INTEGRACIÓN CON EL SISTEMA DE LA EMPRESA

Registros consultables por número de serie.

Los logs generados por el software pueden incorporarse al sistema de cada empresa para vincular la información de inspección con el número de serie de la unidad.

Esta integración permite consultar el punto donde se detectó la fuga y disponer de esa información para el seguimiento y la reparación del equipo.

PROYECTO DESTACADO / 04

El estado del tanque.
También en tu celular.

Control de fluidos con visualización
local y monitoreo móvil.

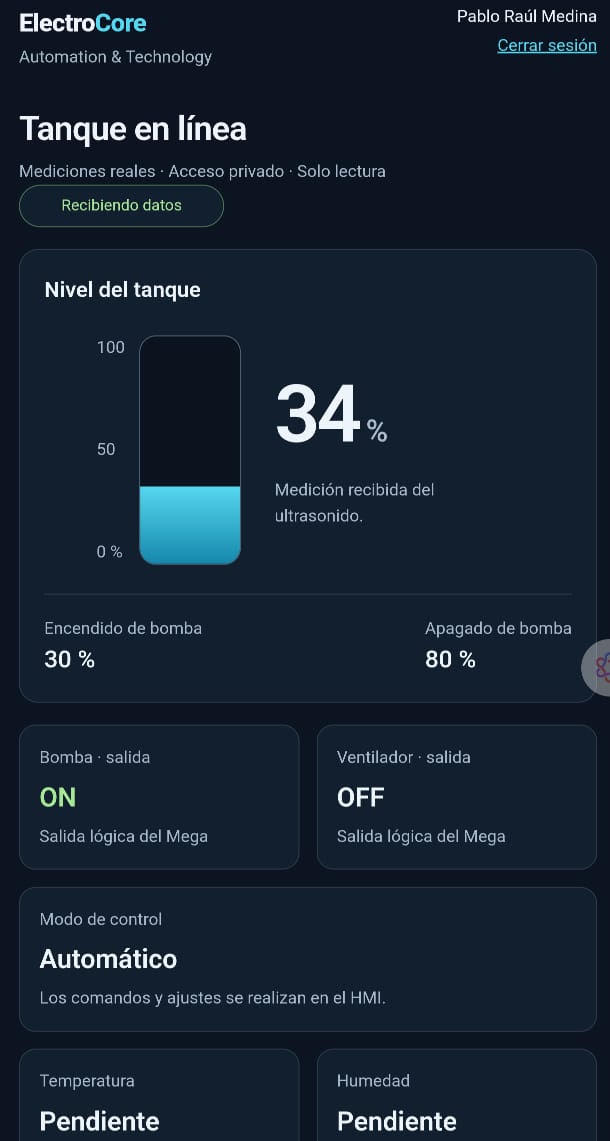

Captura de la aplicación Tanque en línea: nivel del tanque, estados de salidas y modo de control
Captura de la aplicación de monitoreo. Los valores corresponden a la imagen, no a una lectura en vivo.
APLICABLE A TANQUES DE REFRIGERANTE

Información disponible en el equipo y a distancia

El sistema permite visualizar el estado de los fluidos tanto en la instalación como desde una aplicación móvil. Puede utilizarse en la carga de tanques de refrigerante para acompañar el seguimiento del nivel disponible.

Alertas de nivel bajo

El sistema advierte cuando el nivel del fluido es bajo, facilitando el seguimiento de la carga y la reposición.

Supervisión móvil y operación local

La aplicación mostrada permite consultar el porcentaje de nivel, los estados de las salidas y el modo de control. El acceso móvil es de solo lectura: los comandos y ajustes se realizan en la interfaz de operación local (HMI).

Visualización local

Consulta del estado del fluido en la propia instalación.

Consulta desde el celular

Acceso móvil a la información del tanque para su supervisión.

Aviso de nivel bajo

Una alerta permite identificar la necesidad de revisar el nivel disponible.

APLICACIONES INDUSTRIALES

Soluciones para producción.

Inspección y calidad

Presencia, posición, dimensiones, etiquetas y defectos, con clasificación de resultados.

Ensamble y manipulación

Sujeción, prensado, traslado, clasificación y alimentación de piezas.

Control de proceso

Temperatura, presión, nivel, corriente, tiempos y secuencias.

Actualización de máquinas

Reemplazo de controles obsoletos y mejora del diagnóstico.

Trazabilidad

Registro de producción, alarmas, fallas y variables críticas.

Bancos de prueba

Ensayos funcionales automáticos con interfaces y actuadores dedicados.

EJECUCIÓN DEL PROYECTO

Del relevamiento
a la puesta en marcha.

  1. Relevamiento

    Estudiamos el proceso, los riesgos, las señales, los tiempos y las restricciones.

  2. Ingeniería

    Definimos la arquitectura, los cálculos, los materiales y el plan de trabajo.

  3. Construcción

    Desarrollamos el tablero, la mecánica, el software y los dispositivos, con pruebas de banco.

  4. Integración

    Realizamos el montaje, las comunicaciones, los ajustes y la validación en planta.

  5. Entrega

    Completamos la documentación, la capacitación y el soporte acordado.

Definimos los criterios de aceptación de cada etapa antes de avanzar.

CONTACTO

Hablemos de
tu próximo proyecto.

Contanos qué necesitás resolver en tu planta. Podemos coordinar un relevamiento y definir el alcance de una propuesta.
